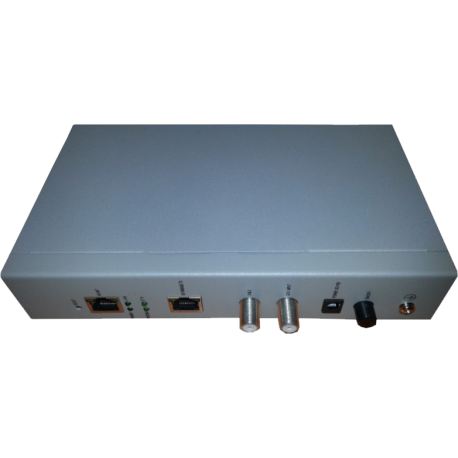

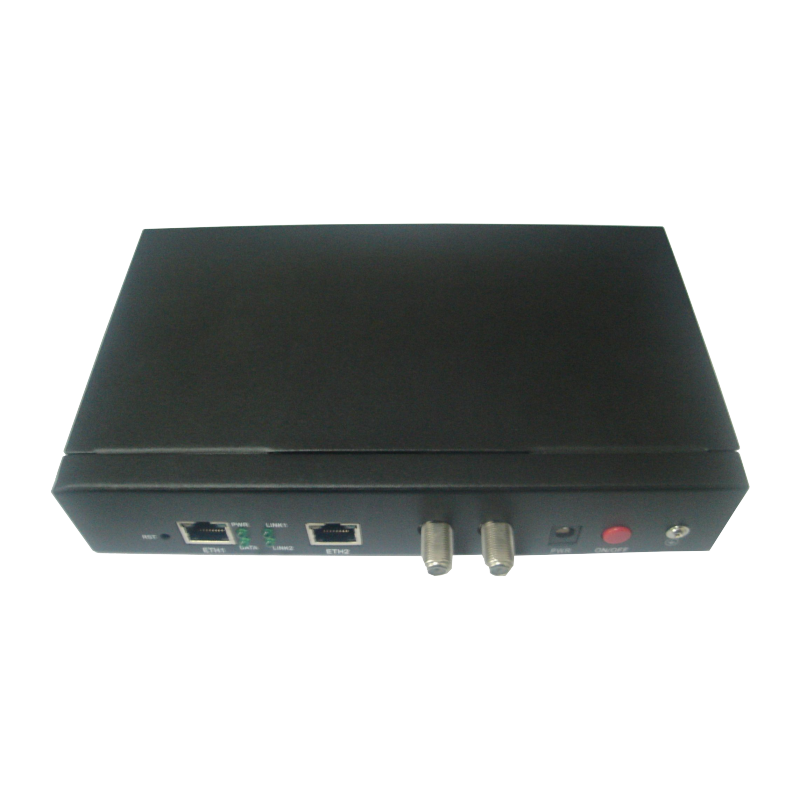

EoC-1121L, EoC Indoor Master, Wodaplug, internet po koaxe

Nové

XD VISION

154,80 € s DPH

Detaily

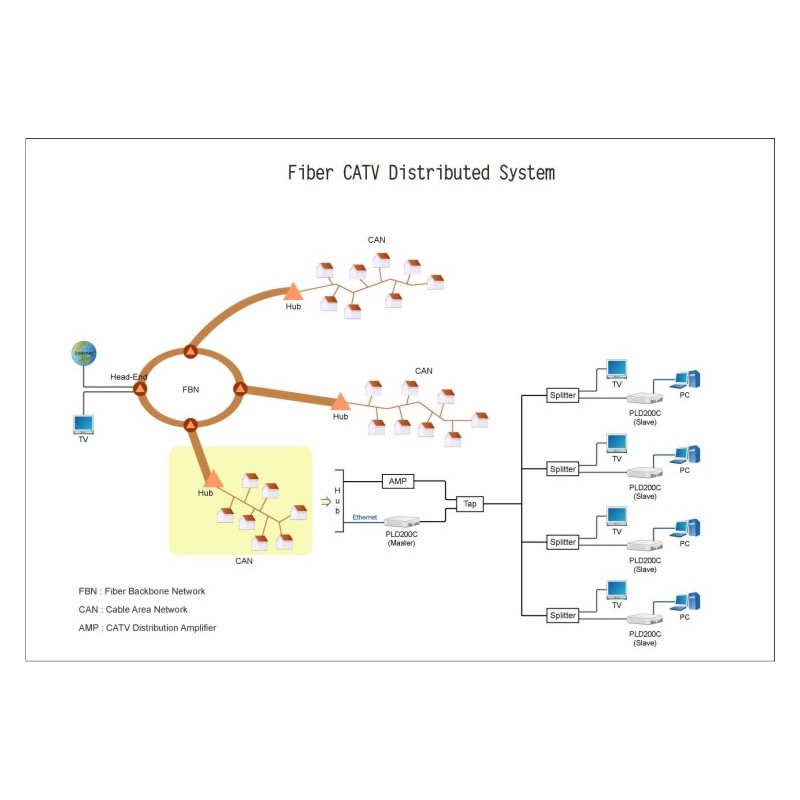

Wodaplug EoC produkty sú určené pre použitie existujúcej infraštruktúry káblových televízií (CATV / STA) pre zdieľanie prístupu k internetu či k vysokorýchlostnému prenosu dát - broadband. K prenosu dátového signálu a existujúcej CATV (aj satelitnej TV) dochádza súčasne po rovnakom kábli pri vzájomnej kompatibilite. Nemusíte teda meniť vašu CATV sieť! Len je potrebné zabezpečiť obojsmernú priepustnosť vašich aktívnych sieťových prvkov.

Jednoducho použiteľné zariadenie pre zapojenie budovy k internetu po spoločnom koaxiálnym rozvode. Umožňuje komunikáciu mnohých jednotiek po jedinom koaxiálnom vedení signálovou rýchlosťou až 700Mbps.

Je určený pre vybudovanie rýchlej Ethernetovej siete po koaxiálnom rozvode v budove, typicky na spoločnej domovej televíznej anténe. Jednotka koexistuje s TV signálom a nemá vplyv na jeho príjem.

V závislosti na inštalovaných CATV zásuvkách možno jednotku pripojiť priamo medzi TV prijímač a port zásuvky. V prípade že útlm odrušovacieho filtra v starších typoch zásuviek neumožňuje takéto priame nasadenie je nutné zásuvku vymeniť. Nahrádza sa za tzv. obojsmernú zásuvku.

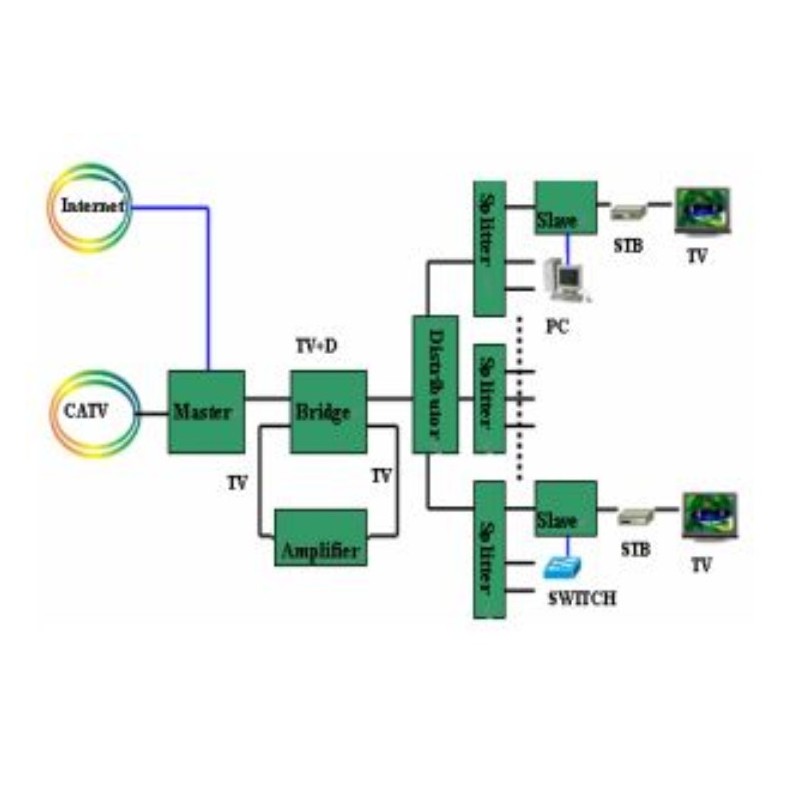

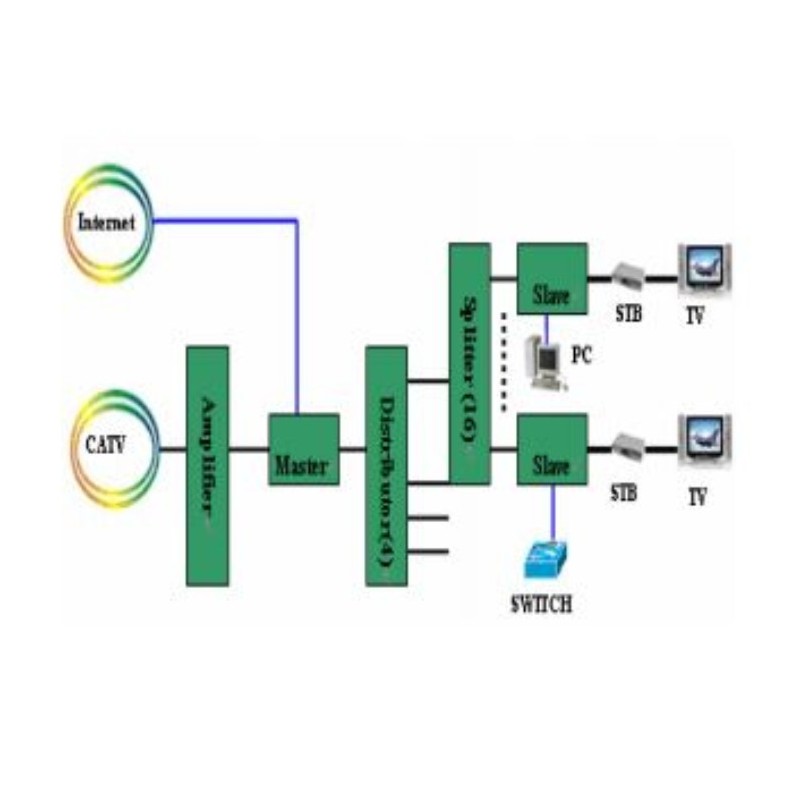

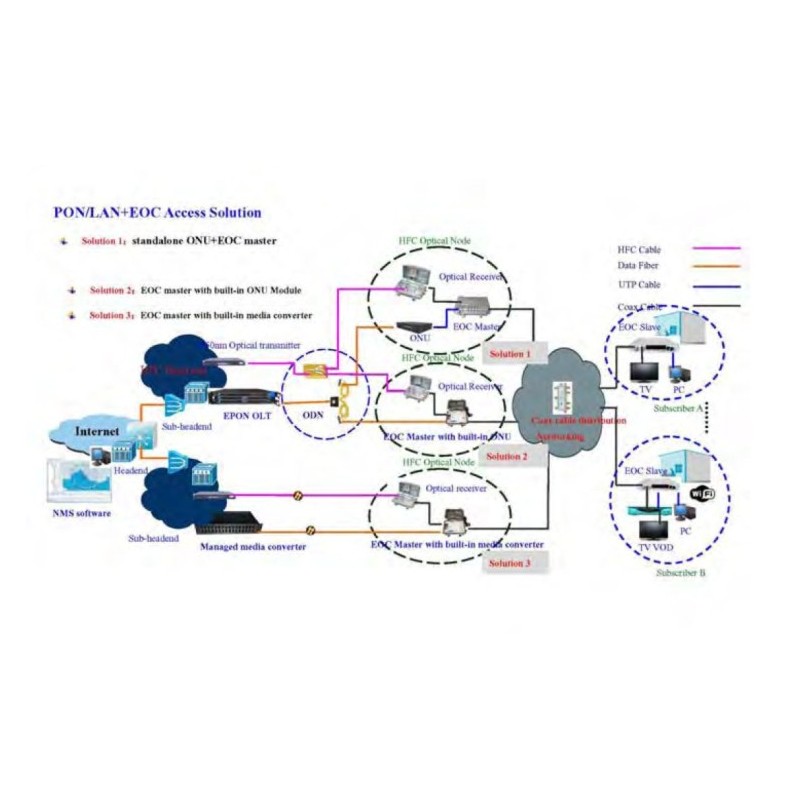

Wodaplug EoC séria je riešenie point-to-multipoint EoC (Ethernet over Coax), ktoré efektívne rozšíri vašu 100/1000M Ethernetovú sieť (layer-two) o 700-1500 metrov rýchlosťou až 700Mbps použitím existujúceho koaxiálneho kábla. Umožní vám rozšíriť Ethernetové pripojenie (layer-two) v budovách či domoch bez nutnosti inštalácie nových káblov. Je to tiež vhodné riešenie pre realizáciu siete Ethernet napr. v továrňach, kde dochádza k upgrade pomalej sériovej komunikácie na sieť Ethernet. Wodaplug EoC1121L je master/bridge jednotka ktorá pripojí niekoľko viac (až 256) EoC1121R4L slave účastníckych jednotiek. Topológia siete môže byť hviezda alebo strom. Založené na štandarde Homeplug AV. Podpora 128-bit AES šifrovania pre zabezpečenie dát.

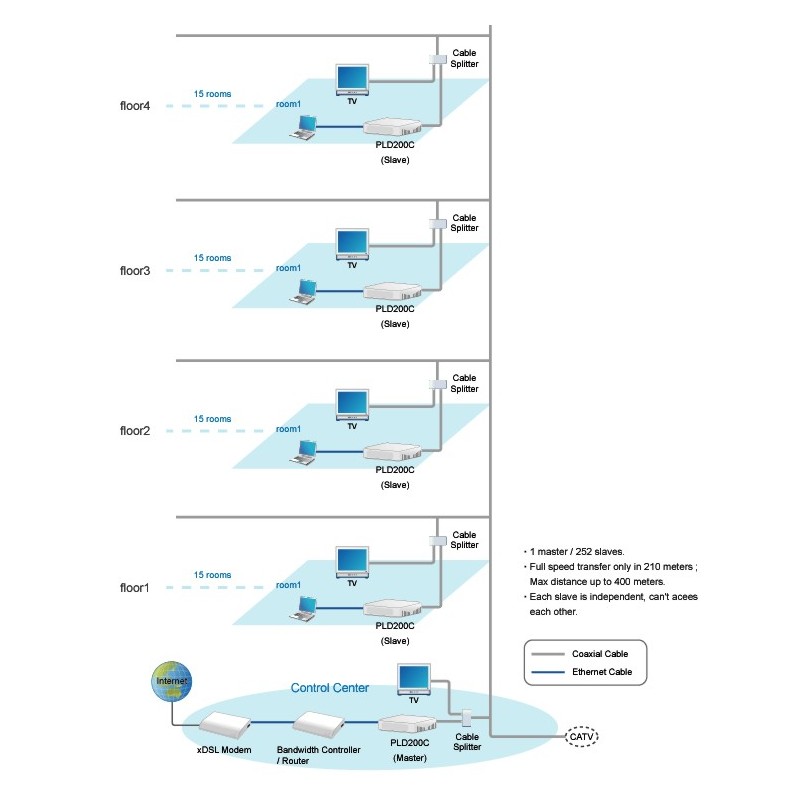

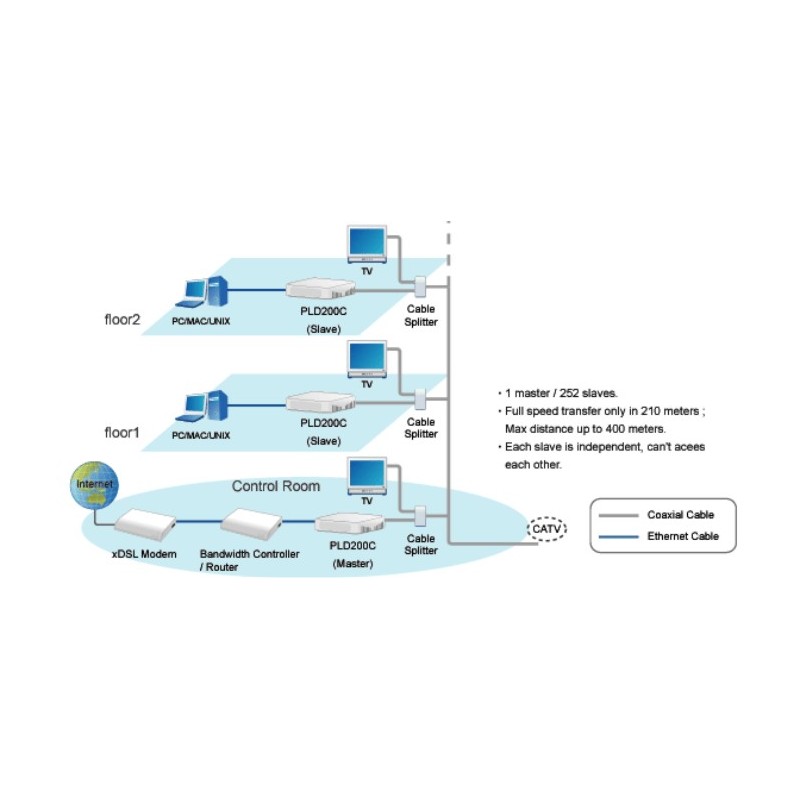

Zariadenie je určené pre systém MDU (Multi-Dwelling), ktorý poskytuje správcovi siete možnosť riadiť prenosové pásmo. Zároveň tento systém dovoľuje umiestnenie viac užívateľom (ako je to pri systémoch Ad-Hoc alebo Peer-to-peer). V systéme však musí byť táto jedna výkonná riadiaca jednotka s manažmentom, ktorá zvládne pripojiť maximálne 256 klientskych jednotiek.

Technológia je vhodná zvlášť pre prenos IPTV, ktorý je zvyčajne vysielaný UDP/multicast. Pre neho je jednotka schopná docieliť maximálneho výkonu. Vhodné pre docielenie konkurenčného riešenia v rámci rovnakého káblového rozvodu a koexistenciou s existujúcou technológiou.

Založené na čipsete INT7410, používa OFDM moduláciu, ktorá ponúka vysokú odolnosť voči rušeniu. Používa frekvenčné pásmo 7,5-65MHz a ponúka fyzickú rýchlosť až 700MB/s, 350MB/s na MAC vrstve.

Vlastnosti:

- Potiahnuté vzduchotesným hliníkovým plášťom, ktorý zabraňuje vode a prachu. Široký rozsah prevádzkových teplôt od -25ºC do +55ºC
- Operačná frekvencia - nízke pásmo 7,5 ~ 65MHz. Silná anti-interferenčná kapacita. Vysoká priepustnosť.
- Vysokorýchlostná komunikácia - až 700Mbps linka cez existujúci coaxial kábel, na vzdialenosť 700-1000m.

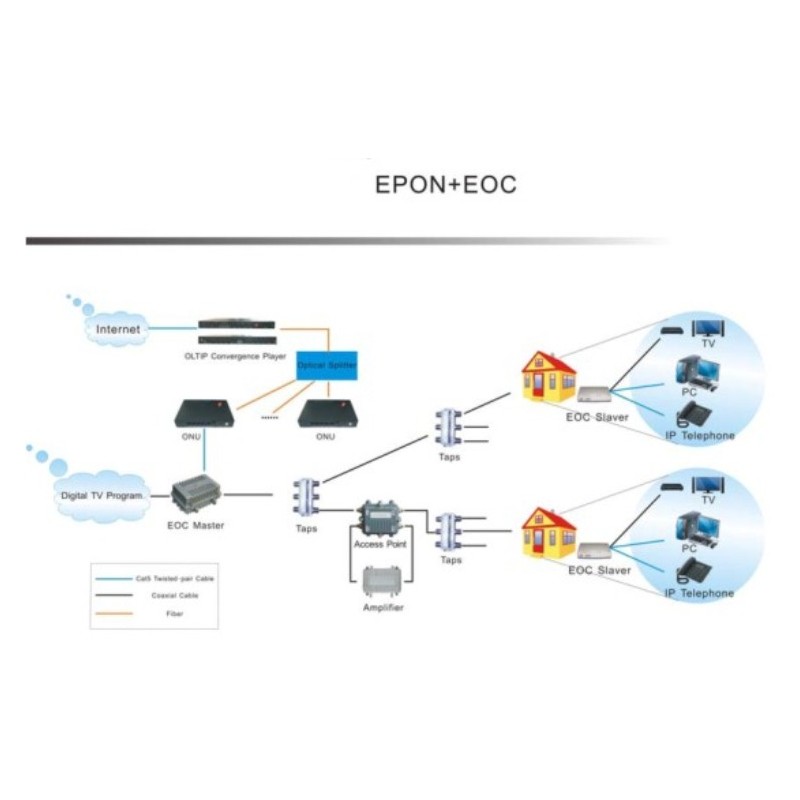

- Obsahuje 2x 1000M Ethernet port pre pripojenie k ONU (Optical Network Unit) a na Ethernet Switch alebo môže slúžiť ako Up-link prepojenie s jednotkami série EoC11xxRx
- Podpora VLAN (802.1), QoS (802.1p), IGMP, podpora bandwidth managementu
- Podporuje vzdialený manažment WEB, CLI, SNMP managementu a MIB štandardu, auto online-upgrade
- Master jednotka obsahuje NMS pre monitorovanie a konfiguráciu, prístup je cez IP adresu a spravuje aj všetky pripojené slave jednotky (tie sú spravované cez OAM fyzickej vrstvy bez IP adresy)

Charakteristika:

- 2 porty 100/1000Base-TX, Auto-Negotiation (100/1000 Mbps), IEEE 802.3u, automatická detekcia priamy/prekrížený kábel, každý nezávislý
- 2 porty konektor F (female), 75Ohm, pre pripojenie na koaxiálny zvod a TV prijímač. Port pre TV prijímač pasívne prepojený s prívodom a je funkčný aj pri vypnutom zariadení
- Až 128 navzájom komunikujúcich jednotiek na jedinom koaxiálnom vedení
- Maximálna vzdialenosť medzi dvoma jednotkami 1500m (platí pre kábel prierezu RG59)
- Súčasná prevádzka s TV
- Čipset rodiny Qualcomm Atheros 7400, signálová rýchlosť až 700Mbps
- Automatické prispôsobenie rýchlosti a modulácie, modulácia OFDM, adaptívne, 896 nosných
- Frekvenčné pásmo 7,5MHz - 65MHz
- Maximálny útlm na vedenie medzi jednotkami master a slave: 65dB
- Výstupný výkon: 116dBuV
- Symetrická synchrónna prevádzka, duplexný transparentný Ethernetový bridge, nezávislý na protokoloch, operačných systémoch, transparentný, nepotrebuje žiadny externý softvér
- Externý zdroj, napájanie 12V DC
- Web management, SNMP

Riadenie slave jednotiek:
- Nastavenie oprávnení pripojenia podľa ich MAC adresy
- Štatistické informácie ku každej jednotke, útlm, SNR, RX/TX štatistika
- Ochrana proti broadcastom, nastaviteľná pre každý slave individuálne
- Nastavenie VLAN 802.1Q parametrov, nastaviteľná pre každý slave individuálne
- Nastavenie prenosového pásma upload/download, nastaviteľná pre každý slave individuálne
- Priority 802.1p, nastaviteľná pre každý slave individuálne
- Vzdialený upgrade slave jednotiek, vzdialený reboot jednotiek
- Možnosť používania templátu pre nastavenie slave jednotiek

Parametre nastaviteľné pre master jednotku:
- Prenosové štatistiky
- Nastavenie VLAN 802.1Q pre management rozhrania mastera
- Nastavenie ochrany proti broadcast storm
- Upgrade, vzdialený reboot, import/export konfigiračných súborov
- Logovanie, syslog na vzdialený server

Konfigurácia zariadenia - management

Každá MASTER jednotka má svoju IP, z výroby má každá jednotka inú východiskovú IP a má ju vytlačenú na štítku na krabici a na spodku jednotky. Nastavte IP vášho PC/NTB, ktoré použijete pre prvú konfiguráciu, do rovnakého IP rozsahu.

Po resete master jednotky do základného nastavenia je defaultná IP adresa LAN 192.168.2.2 a WAN 192.168.1.2

(NOTE: the default IP of LAN is 192.168.2.2, and default IP of WAN is 192.168.1.2)
Po resete master jednotky do základného nastavenia je defaultná IP adresa LAN 192.168.2.2 a WAN 192.168.1.2

(NOTE: the default IP of LAN is 192.168.2.2, and default IP of WAN is 192.168.1.2)

Prístup na WEB rozhranie, na telnet a SSH:

Zadajte IP adresu MASTER jednotky do vášho prehliadača a pre prihlásenie použite používateľské meno admin a heslo admin, pokračujte kliknutím na login tlačidlo.

prístup na telnet: user name je admin a heslo admin, prístup na SSH je root/123456

Špecifikácie:

Chipset: Intellon INT7410, RTL8198
Protokol: HomePlug AV
IEEE 802.1Q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE
802.3x, HTTP, SNMP, TELNET
Fyzická rýchlosť: 700Mbps
Modulačná šírka pásma: 7,5 MHz~65 MHz
Modulácia: OFDM, 1024/256/64/16QAM, QPSK, BPSK
Max. počet Slave: 256
Zakódovanie: 128-bit AES zakódovaný
VLAN: max. 16 VLAN
Obmedzenie rýchlosti portu: podporuje min. 64Kbps zrnitosť
QoS: podporuje VLAN prioritu
Pracovný režim: CSMA/CA
Multicast: podpora IGMP manage Multicast diagram
Management režim: podporuje SNMP, WEB, CLI multi-managed režim

Rozhranie
Ethernet rozhranie: 2 GE (1000M) Porty
Rozhranie koax. kábla: 1 vstup, 1 výstup

RF výkon
Impedancia: 75Ohm
Vysielací výkon: 0±3dBm
Reflection strata: >16dB
Insertion strata: <1dB
Citlivosť príjmu: -65dB

Elektrické charakteristiky
Spotreba: ≦10W
Napájanie: 220V AC alebo 60V AC

Vlastnosti prostredia
Operačná teplota: -30℃ ~ +60℃
Skladovacia teplota: -40℃ ~ +70℃
Operačná vlhkosť: 10% ~ 90%, bez kondenzácie
Skladovacia vlhkosť: 5% ~ 90%, bez kondenzácie
Ekologické normy: RoHS

Fyzikálne vlastnosti
Rozmery produktu: 212x132x96mm
Čistá hmotnosť produktu: 1,97kg
Rozmery: 470x360x435mm 4ks/balenie
Hmotnosť: 11,7kg
