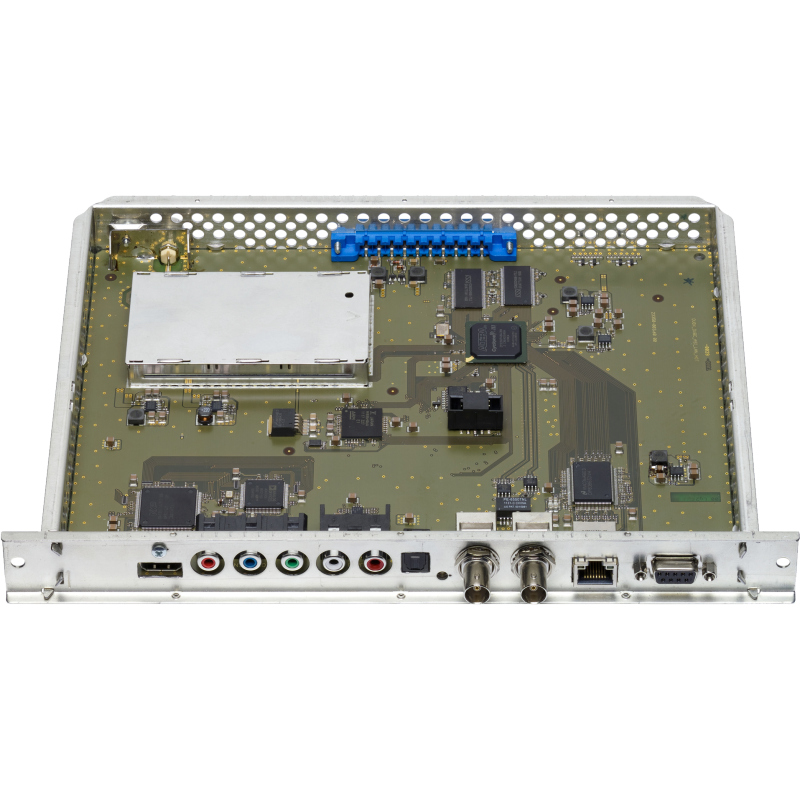

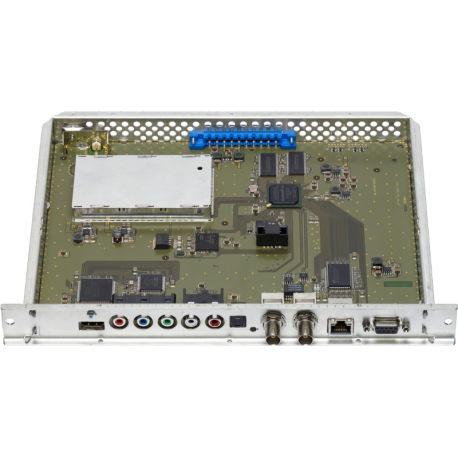

HDE 400 MPEG-4 kóder

HDMI VSTUP

Podporované video formáty

480i/p, 576i/p, 720p, 1080i/p

Podporované audio formáty

Lineárny PCM

KOMPONENT VIDEO VSTUP

Vstupná úroveň

1 V_pp (Y), 0.7 V_pp (Pb/Pr)

Vstupná impedancia

75 Ω

Podporované video formáty

525i/p, 625i/p, 720p, 1080i

CVBS VIDEO VSTUP

Vstupná úroveň

1 V_pp

Vstupná impedancia

75 Ω

Frekvenčný rozsah

20 Hz - 5 MHz

Podporované štandardy

PAL B/G

AUDIO VSTUP

Vstupná úroveň

500 mV_rms

Frekvenčný rozsah

20 Hz - 15 kHz

MPEG-4 KÓDER

Transport stream

H.264/AVC High Profile Level 4.0

Výstupná dátová rýchlosť

2  - 30 Mbit/s

Audio dátová rýchlosť

32  - 384 kb/s

HF VÝSTUP QAM

Kanály

S 21 - C 69

Frekvenčný rozsah

42 - 860 MHz

Modulačné schémy

QAM-4, -16, -32, -64, -128, -256

Výstupná úroveň

96 dBµV

Výstupná impedancia

75 Ω

HF VÝSTUP COFDM

Kanály

C 05 - C 12, C 21 - C 69

Frekvenčný rozsah

42 - 860 MHz

Režim prenosu

2 k

Modulačné schémy

QPSK, 16-QAM, 64-QAM

Kódová rýchlosť

1/2, 2/3, 3/4, 5/6, 7/8

Ochranné intervaly

1/4, 1/8, 1/16, 1/32

Strata návratu

>8 dB

Výstupná úroveň

96 dBµV

Výstupná impedancia

75 Ω

ASI ROZHRANIA

Štandard

EN 50083-9

Formát

MPEG ISO IEC 13818-1

Max. dátová rýchlosť

108 Mbit/s

Užívateľská dátová rýchlosť

2 - 90 Mbit/s

Impedancia

75 Ω

Úroveň (vstup/ výstup)

800 mV_pp ± 10%

Strata návratu (vstup)

>17 dB (5 - 270 MHz)

LAN ROZHRANIE

Štandard

10/100/1000 MB/s

Transport streamy

MPTS (Multi Programme Transport Stream)

Protokoly

UDP (User Data Protocol)

RTP (Real-Time Transport Protocol)
