SMP330 T QAM/ COFDM modulátor Zobraziť väčšie

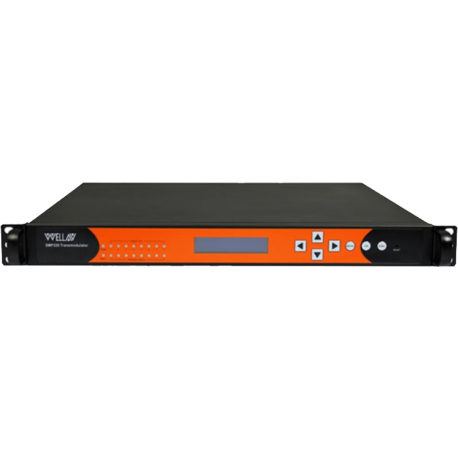

SMP330 T QAM/ COFDM modulátor

Nové

Wellav

SMP330 T (160.92k)

Cena na zavolanie

Pridať do môjho zoznamu obľúbených produktov

Detaily

  • DVB-S2 do QAM/ COFDM modulátor
  • 8x DVB-S2 do 8x QAM alebo 4x COFDM

Špecifikácie:

DVB-S/S2 vstup
Konštelácia: QPSK, 8 PSK
Symbolová rýchlosť 　
DVB-S: 1~45 Msps
(QPSK: 1/2,2/3,3/4,5/6,7/8)
DVB-S2: 1~31.5 Msps
(QPSK: 1/2,3/5,2/3,3/4,5/6,8/9,9/10;
8PSK: 3/5,2/3,3/4,5/6,8/9, 9/10 )
Vstupná frekvencia: 950~2150 MHz
Úroveň signálu: -65~-256 dBm
Rozsah akvizície: +/- 5 MHz
Tuner veľkosť kroku: 100 KHz
Strata návratu: >10 dB
LNB napájanie 　
Vertikálne: 11.5V~14.0V,
Horizontálne: 16.0V~19.0V
22K switch: zapnutý/ vypnutý
ATSC vstup
Vstupy: 8x F-typ (F), 75 Ohm
Modulácia: ATSC A/53 8-VSB
Vstupná frekvencia: 48~862MHz
Úroveň signálu: -83dBm ~ -8 dBm
Prenosová rýchlosť: 19.39 Mbps
Štandard: ATSC Doc.A/74
　
QAM RF výstup (na modul)
Fyzické výstupy: 1 konektor pre 8XRF výstup (1 pre monitor)
Výstupný frekvenčný rozsah: 48 - 862 MHz
Výstupná frekvencia veľkosť kroku: 50 KHz
RF kanál: 8 (6/7/8 MHz)
QAM modulácia: 16/32/64/128/256 QAM
QAM typ: ITU-T J.83 Annex A/ C,
Annex B (64/256QAM)
Symbolová rýchlosť: 4.4~6.9 MBauds
Výstupná úroveň 　
Efektívna, pre každý kanál: 30~55dBmV
Kombinovaná, 8 kanálov: 30~46dBmV
MER: ≥40dB (Equalized)
BER: ≤5×10-9 (64QAM, 6.875Msps)
　
DVB-T výstup
Fyzické výstupy: 1 konektor pre 4XRF výstup (1 pre monitor)
Výstupný frekvenčný rozsah: 50 - 858 MHz
Výstupná frekvencia veľkosť kroku: 50 KHz
Prenos: 2K, 8K
Ochranný interval: 1/4, 1/8, 1/16 a 1/32
Konštelácia: QPSK, 16QAM, 64 QAM
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Výstupná úroveň
Efektívna, pre každý kanál: 30~55dBmV
Kombinovaná, 4 kanály: 30~46dBmV
　
GBE IP vstup
Rozhranie: 1x 1000 Mbps na port
IP Encapsulation: MPEG TS cez UDP/RTP
MPEG TS: MPTS a SPTS
I/O spracovanie: Až do 12 kanálov (MPTS), 64 kanálov (SPTS)
Adresovanie: Unicast a Multicast
Management: IGMPv1, IGMPv2, IGMPv3
Forward korekcia chýb: ProMPEG
　
DVB ASI vstupy
Rozhranie: 4 BNC konektory (2 ASI vstupy a 2 ASI výstupy), 75Ω
MPEG formát: 188/204Bytes na TS
I/O spracovanie: 1 MPTS/SPTS na port, až do 100 Mbps na port
　
Re-multiplexovanie
PID: Premapovanie a filtrovanie
MPTS synchronizácia výstupu:
Smerovanie: Ktorýkoľvek vstup na ktorýkoľvek výstup
Redundancia: Vstupné služby redundancie a IP port redundancie
　
DVB scramblovanie (v budúcnosti)
TS streamy: až do 8 TS streamov (max. 72 Mbps na TS)
Podpora DVB simulcrypt až do 4 CAS súčasne
Podpora CAS: Irdeto,Conax, Viaccess, Nagravision,
Verimatrix, Novel-Super TV, CTI,
Dvcrypt a ďalšie DVB-simulcrypt CAS
CAS
Úroveň scramblovania: Program alebo PID
　
Management
Rozhranie: 100Base-TX, RJ45
NMS: Wellav Digital Service Manager
Web-based Management Áno
Podpora SNMP: Áno
　
Ostatné
Napájanie: 90 - 260 VAC
Spotreba: Pribl. 100 W
Rack Space: 1 RU
Rozmery (ŠxVxH): 480mm x 44mm x 440mm
Prevádzková teplota: 0 oC do 50 oC
Skladovacia teplota: -40 oC do 65oC
Relatívne prevádzková vlhkosť: <95%
MTBF: ≥150000 hodín
